技术领域

本实用新型微型双金属片式过热保护器是一款属于电子电器领域的新型小体积过热保护器，涉及的是一种无噪音、灵敏度高，适合于小型电器部件安全保护的微小体积过热保护器，特别适用于微型管状电机、电池、电路板及对空间有要求的加热领域。

背景技术

现有技术中过热保护器多采用双金属片过电流设计，因为体积小导致双金属片电流效应比较大，所以都会产生保护温度不可靠现象，虽有个别热保护器厂家有采用双金属不过流设计，但因设计不合理导致热保护器有噪音和不利于高效率生产等问题。

发明内容

本实用新型目的是针对上述不足之处提供一种微型双金属片式过热保护器，本微型双金属片热保护器产品结构设计合理，电流效应小，控温精准，适合自动化生产，并且无噪音，产品质量稳定可靠。

微型双金属片式过热保护器是采取以下技术方案实现：

微型双金属片式过热保护器包括外壳、下端子、动触点、静触点、双金属元件、弹性导电片、上端子、固定座、密封胶和导线；上端子的一端设置有导线焊接定位爪，另一端设置有弹性导电片连接凸台，下端子的一端设置有导线焊接定位爪，中端设置有固定座连接圈，另一端设置有静触点，上端子的一端设置的导线焊接定位爪和下端子的一端设置的导线焊接定位爪上分别焊接有导线，将上端子、下端子同时置于塑胶模具中注射加工形成固定

     座组件； 将双金属元件置于固定座的槽中，双金属元件有孔端的孔套在上端子的弹性导电片连接凸台上，再将设置有动触点的弹性导电片置于双金属元件上方，并将弹性导电片另一端与上端子设有的弹性导电片连接凸台进行连接后形成了热保护器组件，将热保护器组件套上外壳后用密封胶固定。

所述的固定座的一端设置有双金属元件翻转凸台。

所述的双金属元件设置有双金属元件翻转应力圈和双金属元件缓动区释放C型槽。

所述的下端子的中端设置的固定座连接圈至少有一个。

双金属元件设置有凹槽面（高膨胀面）和凸面（低膨胀面），双金属元件可以凹槽面（高膨胀面）向下制造常闭产品，也可以双金属元件的凸面（低膨胀面）向下制造常开产品。

微型双金属片式过热保护器工作原理：

当被保护的电器部件异常温度过高时，微型双金属片式过热保护器的双金属元件感受到预制温度时而迅速反转推开弹簧片使动触点与静触点断开，被保护的电器部件主电路迅速断开而避免损坏，当温度下降到双金属元件的复位温度时，双金属元件恢复翻转，微型双金属片式过热保护器的动触点与静触点闭合，重新接通了被保护的电器部件的主电路而恢复正常工作状态。

微型双金属片式过热保护器设计合理，结构紧凑，是一种纯温度型，控温精准，并且无噪音，体积小型化适合自动化生产的过热保护器。本微型双金属片热保护器产品结构设计合理，电流效应小，并且无噪音产品质量稳定可靠。

附图说明

   以下将结合附图对本实用新型作进一步说明：

   图1是微型双金属片式过热保护器主视图。

图2是微型双金属片式过热保护器俯视图。

具体实施方式

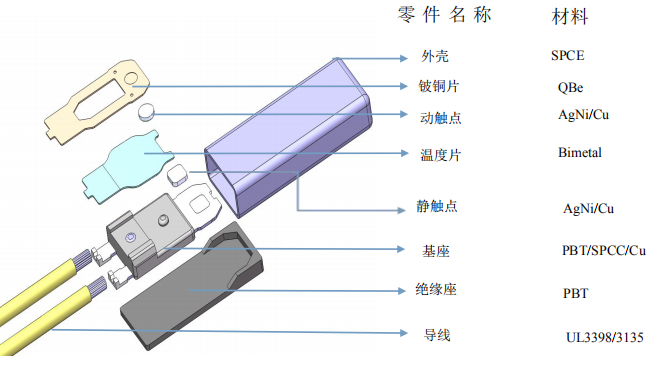

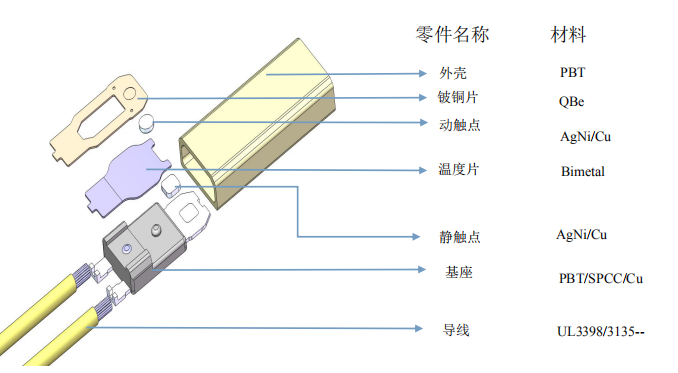

参照附图1、2，微型双金属片式过热保护器包括外壳1、下端子2、动触点3、静触点4、双金属元件5、弹性导电片6、上端子7、固定座8、密封胶9、导线10、导线焊接定位爪11、弹性导电片连接凸台12、固定座连接圈13、双金属元件翻转凸台14、双金属元件翻转应力圈15、双金属元件缓动区释放C型槽16；上端子7的一端设置有导线焊接定位爪11，另一端设置有弹性导电片连接凸台12，下端子2的一端设置有导线焊接定位爪11，中端设置有固定座连接圈13，另一端设置有静触点4，上端子7的一端设置的导线焊接定位爪11和下端子2的一端设置的导线焊接定位爪11上分别焊接有导线10，将上端子7、下端子2同时置于塑胶模具中注射加工形成固定座8组件，所述的固定座的一端设置有双金属元件翻转凸台14；将一端设置有槽孔17及中端设置有双金属元件翻转应力圈15和设置有双金属元件缓动区释放C型槽16的双金属元件5置于固定座8的槽中，双金属元件5有槽孔端的槽孔套在上端子的弹性导电片连接凸台12上，再将设置有动触点3的弹性导电片6置于双金属元件5的上方，并将弹性导电片6另一端与上端子设有的弹性导电片连接凸台12进行连接后形成了热保护器组件，将热保护器组件套上外壳1后用密封胶9固定。

所述下端子2的中端设置有固定座连接圈13至少有一个。

所述的上端子7、下端子2同时置于塑胶模具中注射加工形成固定座组件。

所述的上端子7、下端子2分别设置有导线焊接定位爪。

所述的固定座8的一端设置有双金属元件翻转凸台14。

所述的双金属元件5设置有双金属元件翻转应力圈15和双金属元件缓动区释放C型槽16。

双金属元件5设置有凹槽面（高膨胀面）和凸面（低膨胀面），双金属元件5可以凹槽面（高膨胀面）向下制造常闭产品，也可以双金属元件的凸面（低膨胀面）向下制造常开产品。

1、一种微型双金属片式过热保护器，其特征在于：包括外壳、下端子、动触点、静触点、双金属元件、弹性导电片、上端子、固定座、密封胶和导线；上端子的一端设置有导线焊接定位爪，另一端设置有弹性导电片连接凸台，下端子的一端设置有导线焊接定位爪，中端设置有固定座连接圈，另一端设置有静触点，将上端子、下端子同时置于塑胶模具中注射加工形成固定座组件；将双金属元件置于固定座的槽中，双金属元件有孔端的孔套在上端子的弹性导电片连接凸台上，再将设置有动触点的弹性导电片置于双金属元件上方，并将弹性导电片另一端与上端子设有的弹性导电片连接凸台进行连接后形成了热保护器组件，将热保护器组件套上外壳后用密封胶固定。

2、根据权利要求1所述的微型双金属片式过热保护器，其特征在于：所述的下端子的中端设置的固定座连接圈至少有一个。

3、根据权利要求1所述的微型双金属片式过热保护器，其特征在于：所述的固定座的一端设置有双金属元件翻转凸台。

4、根据权利要求1所述的微型双金属片式过热保护器，其特征在于：所述的双金属元件设置有双金属元件翻转应力圈和双金属元件缓动区释放C型槽。

5、根据权利要求1所述的微型双金属片式过热保护器，其特征在于：双金属元件设置有凹槽面和凸面，双金属元件可以凹槽面向下制造常闭产品，双金属元件的凸面向下制造常开产品。

本实用新型微型双金属片式过热保护器涉及的是一种具有微型的预定过热断开保护温度的热保护器，最适用于管状电机、家用电器的微型旋转电机及电子线路等作过热保护的安全器件。包括外壳、下端子、动触点、静触点、双金属元件、弹性导电片、上端子、固定座、密封胶和导线；上端子一端设置有导线焊接定位爪，另一端设置有弹性导电片连接凸台，下端子一端设置有导线焊接定位爪，中端设置有固定座连接圈，另一端设置有静触点，将上、下端子同时置于塑胶模具中注射加工形成固定座组件；将双金属元件置于固定座的槽中，弹性导电片置于双金属元件上方，形成了热保护器组件，将热保护器组件套上外壳后用密封胶固定。
