小家电电机堵转过流的几种保护方案

返回列表 来源: 发布日期: 2021.07.21

在小家电使用过程中最容易出现的问题就是电机堵转问题,同时也是最难解决的问题,电机堵转产生的高温会烧毁电机,因此设计工程师会设计温度或过流保护措施,常用的保护方式有:一次性过流保护(保险丝)、PTC保护、自恢复温度保护(机械式双金属温控开关)等。下面我们来比较一下这几种保护方式。

当电机发生堵转时,流过电机的电流将是电机正常工作电流的数倍,通常至少可达到3倍~5倍或更高,如此大的电流流过电机,将引起电机整体温度急剧上升,导致电气绝缘性能显著下降,最后引起转子或定子绕组漆包线的绝缘层融化,引起电机短路燃烧等危险的现象发生。

电机在启动时,瞬间工作电流比较大,在没有发生堵转是,工作电流值恒定。一次性保险丝在其额定工作电流2倍时,就会迅速动作,呈现开路,导致电机启动失败,为客服这个缺点,通常会选用额定工作电流会远大于电机的正常工作电流,可避免机启动瞬间的误保护问题,但若是电机发生了堵转或过热现象时,会导致保护不及时,影响保护效果。

PTC作为高分子材料的可恢复保险丝,内部是依靠焦耳定律Q=I^2*R*T动作,可见其内部产生的热量与流过的电流的平方成正比,当电流增加一点,内部的热量将以电流的平方的关系急剧增加;一旦电机发生了堵转,由于堵转的电流是数倍于正常工作电流,PTC只要流过的电流是正常工作电流的2倍即可启动保护。保护后,需要人工干预断电,令PTC热量散发后即可恢复到出厂的低阻值状态。

双金属温控开关

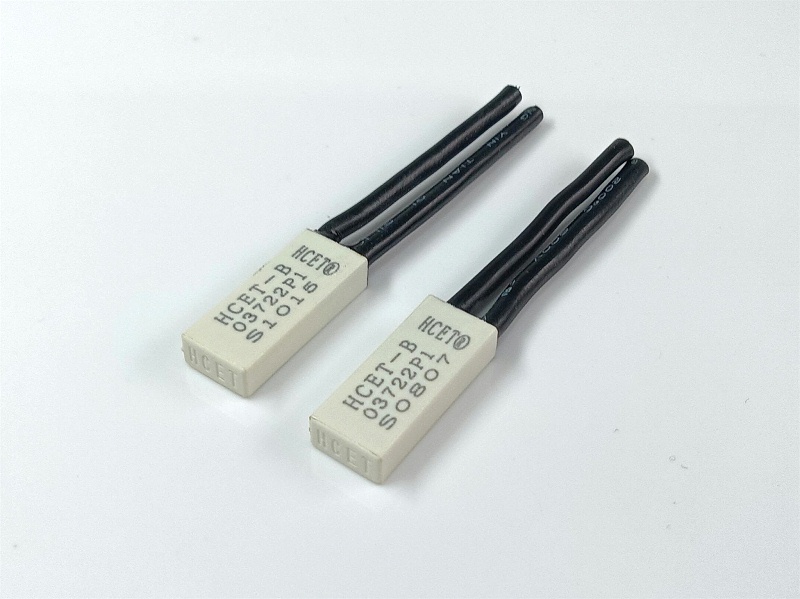

双金属温控开关作为电机的堵转或是过热保护,当电机电流过大,温度过高时,可直接检测到,并及时断电保护电机停止运转。其中HCET-B型温控开关可以做断电复位功能,也就是说温控开关启动后,电机停止运行,切断电源后才能再次接通使用即使此刻用户正在不断电清理搅拌机的刀片,也确保电机不会旋转,从而保护了用户的人身安全。
