KSD-01F突跳式温控开关原理及功能参数

返回列表 来源: 发布日期: 2021.01.18


      KSD-01F属于接触感温突跳式塑封温控开关采用国际TO220/Y220标准封装,外壳绝缘,工作性能稳定。可应用于印刷线路板、电源系统、整流器、音响功放设备、各类充电设备、逆变器、航空仪器仪表电子设备。

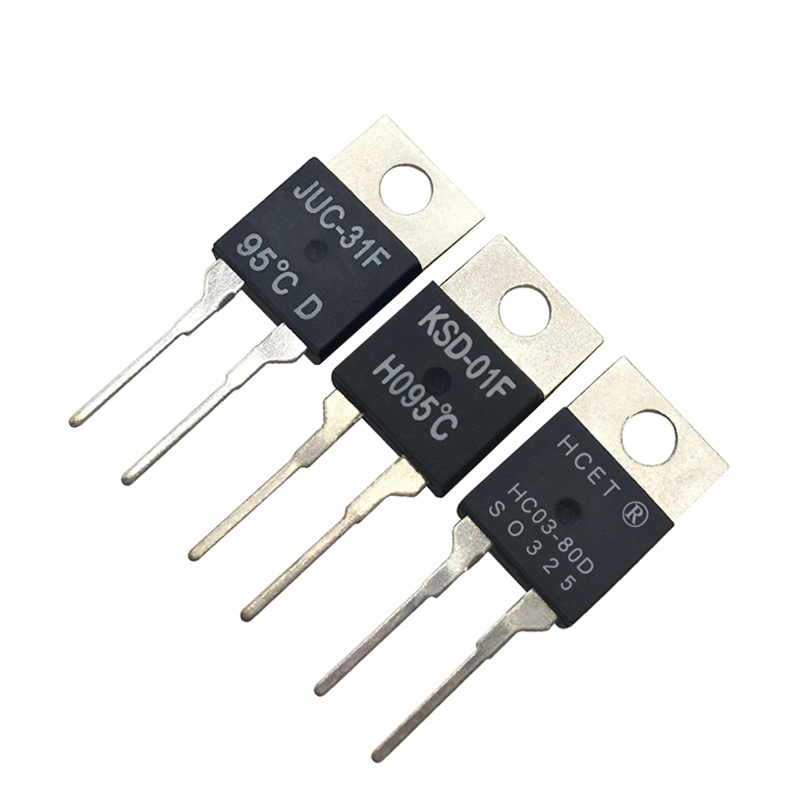

KSD-01F温控开关

KSD-01F温控开关工作原理一种用双金属片作为感温组件电器正常工作时,双金属片处于自在状况,触点处于闭合/断开状况,当温度到达动作温度时,双金属片受热发生内应力而敏捷动作,翻开/闭合触点,断开/接通电路,然后起到控温效果。当电器冷却到复位温度时,回复正常工作状态。

功能参数
      1、触点形式:1D或1H
      2、触点负载:220VAC 1.5A/3A或24VDC 1.5A/3A
      3、动作温度:10-160℃(任选)。 允许公差:±3、±5℃
      4、绝缘电阻:常温常湿≥100MΩ
      5、接触电阻:≤ 100 mΩ
      6、介质耐压:≥1500VAC
      7、重量<2g
      8、使用寿命:≥30,000次

了解功能参数才能更好的选型,温控开关与设备匹配才能发挥最大的作用。


1、感温速度,温控开关要与发热产品功率相匹配,功率越大发热快的,那就需求考虑到温控器开关的感温时间而正确选用温度段。

2、温控开关自身的发热,现在温控器内部的铜质材料,不同的铜材料本身的发热就不同,如果使用的材料发热大的话,就会影响到双金属片的感温。这样就需求选用无电流热效应设计,温度准,寿数长。

3.当温控开关使用在一些对电压和电流比较明感的发热产品中,那么就需求考虑电器方面的问题,最好的选用常态电气强度:50Hz,2000V,1m的无击穿或闪路的温控开关。

无论是哪种型号的,在选择温控开关前都要了解清楚产品的原理、功能参数,进行合理匹配,使得温控开关发挥最好的控温效果。
