电流温度双保护电机保护器设计原理

返回列表 来源: 发布日期: 2020.04.10

   海川电机保护器又可以简称为电机温控开关,型号:HCET-B.它可以用在吸尘器,粉碎机,电动工具,小家电上,使用温度范围在 50~180,具有温度和电流双重保护功能,有效的保护电机,今天海川小编就要来讲解一下它的设计原理

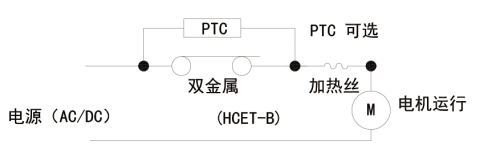

    海川电机保护器双金属与PTC 并联后与加热丝形成串联电路,然后与电机串联,负载正常运行时经过加热和双金属电流较小,双金属不会动作,PTC不会产生高温。

电流温度双保护电机保护器

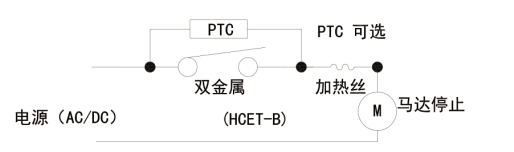

    当负载异常时产生的高温或大电流会使HCET-B电机保护器双金属短路,此时P TC 元件会产生高温及高阻值(注:PTC的高温会使HCET-B 电机保护器一直处于保持于电路状态),负载停止运行。 当电源被手动断开后,P TC 开始降温,经过一段时间降温后HCET-B 电机保护器自动复位,再次接通电源,负载运转。


电流温度双保护电机保护器0085420


     南京海川电子HCET-B具有过热保护和精准控制电流过载时间保护功能,可增加断电复位功能,切断电源在接通功能,跳闸时间精准,有效防止 有效防止电机温度过高,确保了更高级的安全保护。
