电机绕组保护元件:TB02温度开关应用

返回列表 来源: 发布日期: 2021.10.29

TB02温控开关是电机产品绕组中比较常用的测温和保护元件,对电机实施温度测量和保护。利用双金属片热膨胀系数不同原理,实现对电机的控制,一般被埋置在电机绕组中,可以在不同的温度下对电机进行保护。

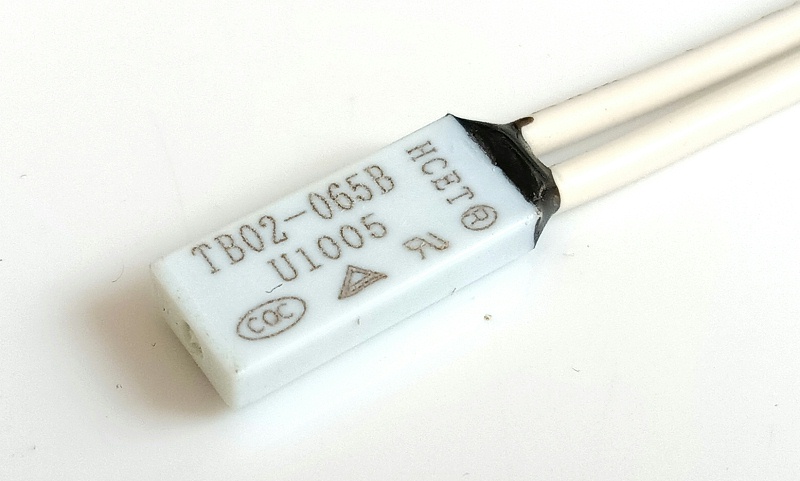

TB02温控开关

温控开关广泛应用于需要超温保护的场合,在电机中,一般被埋置在绕组的适当位置,配置时按照电机绕组的绝缘等级选择,即对应具体的温度限值,当绕组运行的实际温度接近电机绝缘耐热等级温度时,温控开关即可切断电源,对电机实施保护。

随着技术的改进,目前的温控开关体积可以做得很小,但其使用寿命较长,稳定性也很好,灵敏度高,可以较好满足不同大小电机绕组的温度检测,最大限度地规避对电机绕组加工工艺的影响。TB02温控开关体积可做到10*5*2mm,是市场上最小的一款机械式温控开关。

TB02温度控制范围较广,可以满足从45℃到170℃的范围,一般按照为5度一个间隔。电机用温控开关一般采用60℃-170℃的温度范围。

TB02温控开关大多采用型号加引线的方式,使用时,将元件安置在绕组的适当部位,切记不能用力敲打或挤压也不能强行拉拽引线,将引线固定的接线盒的适当部位。
