大电流保护器 雨刮电机过热保护器

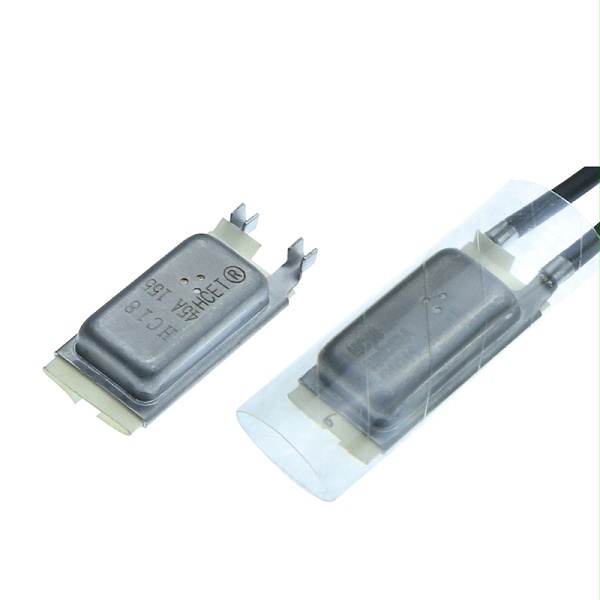

HC18/8AM系列保护器是同时具有过温保护和精准控制电流过载的过热保护元件。能有效地防止大功率电机,变压器等,因电流过大,温度过高而产生的损害。HC18主图


设计原理:

    温度保护原理:

HC18系列热保护器能够精确控制电流温度。电流通过双金属片,当电机、电器不能正常工作,使周围温度过高时,热保护器的双金属簧片断开银触点,使电器得到保护。当热保护器冷却到安全 温度时,触点自动闭合复位

 电流过载保护原理:

HC18系列热保护器中的辅热发热片与双金属片匹配在一起,具有精准控制过载电流跳脱时间的作用。当(电机,变压器…等)发生电流过大或堵转电流超过热保护器设定的跳脱值时,保护器能瞬间切断电路,使电器得到保护。

特性:

  电气容量大,长寿命和高可靠性

  非常精确的跳闸时间,防止马达温度过高

  具备有感应电流及温度而动作之双重性能

电气规格:

   125VAC/250VAC: 15A-60A

   12VDC/24VDC: 15A-60A

技术参数:

  动作温度:80℃-180℃,每5℃一个规格

  动作温度公差:有±5℃,±8℃两种

   跳脱时间@25℃:4S-10S

应用范围:

  电动工具、搅拌机、潜水泵、高压清洗机

  油泵电机、大型雨刮电机

  洗衣机、吸尘器、镇流器、变压器

HC18
